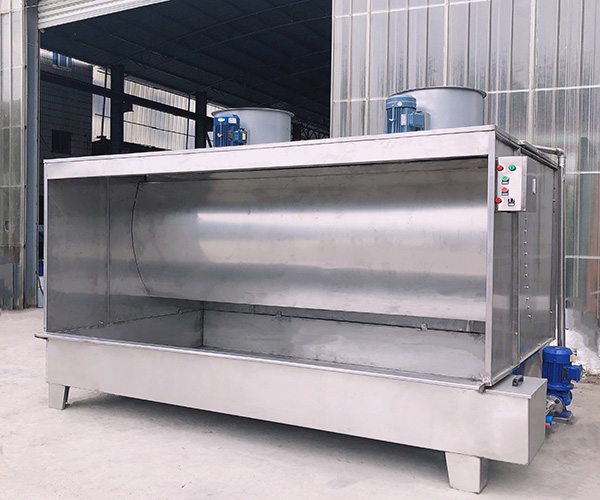

水幕喷漆室(又称水幕喷漆房)是一种用于涂装作业的环保设备,主要用于收集和处理涂装过程中产生的漆雾和有机废气。其核心原理是通过水幕的吸附和过滤来捕获漆雾颗粒并减少污染排放。
以下是对其工作原理和关键部件的详细说明:
1.核心原则
-水幕的形成:
倾斜的水幕板(通常由不锈钢或塑料制成)安装在喷漆站的后部或侧面。水泵将水输送到水幕板的顶部,水沿板表面均匀向下流动,形成连续的水幕。
-漆雾捕捉:
在涂装过程中,未被工件吸附的漆雾在风扇产生的负压作用下被吸入水幕柜。漆雾与水幕接触后,被水膜吸附,冲入下面的水槽。由于漆雾颗粒的粘度,它们与水混合时会形成絮状沉淀物。
-气水分离:
通过水幕后,携带少量漆雾的空气可能需要通过多层过滤装置(如挡板、涡流装置等),以进一步分离水滴和残留的漆雾。最后,相对清洁的空气通过排气口排出。
2.关键部件
-水幕板:形成均匀水幕的核心部件,需要定期清洁以防止堵塞。
-水循环系统:包括水箱、水泵、管道和滤网,用于循环和净化水。
-排气系统:风扇产生负压,以确保漆雾的定向流动。
-漆渣处理装置:通过添加漆雾凝结剂(AB剂),水中的漆渣被絮凝、漂浮或沉淀,使其易于清洁。
-阻水板/气水分离器:防止水滴被气流带走,减少水分对风扇和管道的损坏。
---
3.工作流程
1.喷漆操作:喷枪产生的漆雾在负压下被吸入水幕柜。
2.初滤:漆雾与水幕碰撞,大部分被水捕获。
3.二次过滤:剩余的漆雾通过挡板或涡流装置进一步去除。
4.空气排放:处理后的空气经活性炭(可选)吸附后排放。
5.水处理:定期回收水中的油漆残留物,回收的水经处理后回用。
4.优势
-高效捕获:漆雾的捕获效率可达80%至95%。
-环保节能:减少VOCs排放,循环用水,减少用水量。
-易于维护:使用水捕获漆雾,并进行水回收,与需要频繁更换过滤棉的干式过滤箱不同,可以说没有耗材,维护成本低。
5.注意事项
-水质管理:定期清洗水箱,防止油漆残渣堆积堵塞管道。
-混凝剂的使用:添加AB剂可以提高漆渣的沉降效果。
-防火防爆:喷漆区域应配备防爆设备,避免溶剂蒸气积聚。
