一、行业特点及设计挑战

五金工具对喷涂线的要求兼顾功能性和经济性：复杂工件需要解决边缘覆盖问题，涂层需满足ISO 2409:2020附着力标准（网格测试），生产节拍需适应多品种、小批量订单的特点。某五金企业案例显示，传统喷涂线合格率仅为85%，主要问题是涂层厚度不均匀（±10μm偏差）和色差（ΔE≥1.5）。

二、核心设计要点

①、设备选型及布局优化

喷枪系统：采用旋转雾化盘喷枪（转速10000rpm）结合边缘增强技术，使深腔零件的覆盖率提高到98%。某企业实践表明，该方案使工具内部涂层厚度标准偏差从4.5μm降低至2.0μm（符合ISO 8130-6凝胶时间标准）。

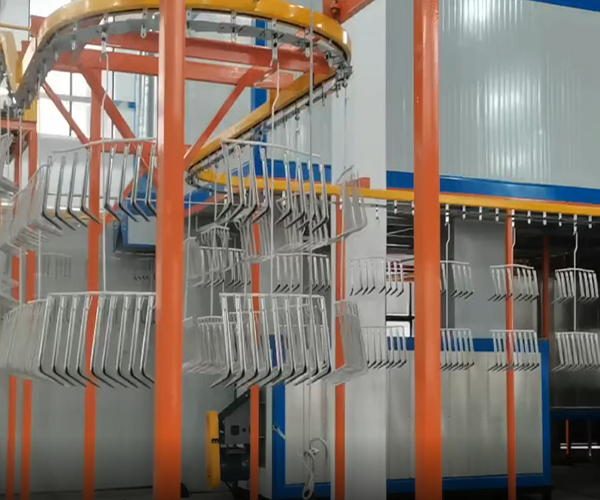

输送系统：积放式悬挂链条（节距120mm），配合工件自转机构（5rpm），确保多面喷涂的均匀性。广东某项目采用此设计后，生产节拍提高至3件/分钟（满足ISO 50058防爆要求）。

②. 节能工艺集成

余热回收系统：固化炉废气通过板式换热器与新鲜空气预热。案例显示，天然气消耗量减少25%（符合ISO 14001能源管理要求）。

变频控制策略：根据实时负荷调节风机功率，喷房风速波动控制在±0.15米/秒以内，每年节电20万度（符合欧盟ATEX指令设计）。

③. 智能化改造方案

AI视觉检测：部署3D线激光传感器实时监测涂层厚度（精度±1.5μm），缺陷检出率由人工检测的80%提升至99.5%（符合ISO 15607风速控制标准）。

自动换色系统：配备中央供粉中心（8色独立管线），换色时间缩短至40秒，粉末浪费率低于0.3%（REACH法规VOC控制）。

3. 典型案例分析

浙江某五金企业改造项目：

前处理优化：采用超声波脱脂+磷化工艺，工件表面清洁度达到ISO 4级（BS 3900系列标准）。

固化炉升级：采用三段控温（预热区160℃/主固化区210℃/冷却区90℃），热效率提升至93%（符合ISO 9001质量管理体系）。

合规数据：单位能耗0.24kgce/m²，VOCs排放量<25mg/m³（欧盟CE认证要求）。

4. 未来标准趋势及应对策略

无氟技术：开发硅烷、砂纹剂等无氟助剂，替代含PFCAs的消泡剂（REACH法规2023限制）。

数字孪生验证：通过虚拟调试模拟标准变化的影响，提前调整喷涂轨迹和固化曲线，缩短50%的认证周期（ISO 22400关键特性验证）。
