一、行业特点及设计挑战

汽车钣金行业对粉末涂装线的要求兼具功能性和环保性：涂层需满足ISO 2409:2020附着力标准（划格法），并适应多品种、小批量订单的特点。传统喷涂线的合格率仅为85%，主要问题是涂层厚度不均匀（±10μm偏差）和色差（ΔE≥1.5）。此外，环保压力日益严峻，需符合欧盟REACH、ATEX指令以及中国GB 30981.2-2025标准，控制VOCs排放（例如，某企业通过“油改粉”每年可减少490吨VOCs排放量）。

二、核心设计要点

①、设备选型及布局优化

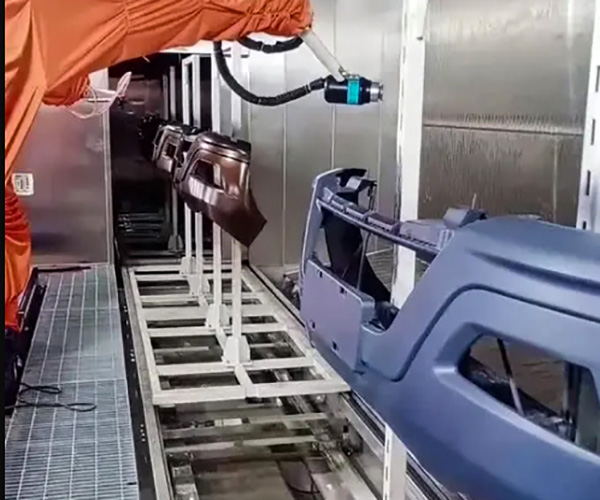

喷枪系统：采用旋转雾化盘喷枪（转速10,000rpm）结合边缘强化技术，使深腔零件的覆盖率提高至98%。某企业实践表明，该方案使模具内侧涂层厚度标准差由4.5μm降至2.0μm（符合ISO 8130-6凝胶时间标准）。

输送系统：积放悬挂链（节距120mm）配合工件自转机构（转速5rpm），确保多面喷涂的均匀性。广东某项目采用该设计后，生产节拍提高至3件/分钟（满足ISO 50058防爆要求）。

回收装置：旋风分离+脉冲除尘复合系统，粉尘浓度控制在1mg/m³以下（符合欧盟ATEX指令）。

②、节能工艺集成

余热回收系统：固化炉废气经板式换热器与新风预热。案例显示，天然气消耗量减少25%（浙江景星案例）。

变频控制策略：根据实时负荷调节风机功率，喷房风速波动控制在±0.15米/秒以内，每年节电20万度（符合欧盟ATEX指令设计）。

③ 智能化改造方案

自动换色系统：采用中央供粉中心（8色独立管路），换色时间缩短至40秒，粉末损耗率低于0.3%（符合REACH法规VOC控制）。

AI视觉检测：部署3D线激光传感器，实时监测涂层厚度（精度±1.5μm），缺陷检出率由人工检测的80%提升至99.5%（符合ISO 15607风速控制标准）。

三、安装调试关键步骤

①. 前处理工艺安装

采用喷淋方式，设置脱脂、磷化等工序，确保工件表面清洁度达到ISO 4级（BS 3900系列标准）。

喷液经喷嘴内螺旋体分散，形成雾状液体。喷淋压力需精确计算，避免混合。

②. 安全环保措施

安全防护：喷粉室配备红外光栅和安全门锁，可实现0.3秒紧急停止（GB 15607-1995安全标准）。

粉尘控制：层流送风系统使喷漆室内保持0.3m/s的垂直气流，并配备自动排风及新风联动装置（REACH法规VOC控制）。

废气处理：安装RTO焚烧炉，VOCs排放浓度<25mg/m³（浙江世仓案例）。

③. 智能系统集成

数字孪生技术：通过虚拟调试模拟标准变化影响，提前调整喷涂轨迹和固化曲线，缩短认证周期50%（ISO 22400关键特性验证）。

物联网平台：实时监控各节点数据，能耗异常响应速度提升70%（某家电企业案例）。

四.典型案例及数据成果

某智慧仓储公司：通过“油改粉”工艺，年减少VOCs排放量490吨，涂料利用率达95%以上，危废产生量大幅减少。

某汽车零部件公司：智能化改造后，喷涂车间实现“黑暗工厂”，产能提升至10亿元，换色时间缩短至25秒，产品合格率显著提升。

五、未来趋势及应对策略

低温固化技术：UV-LED固化设备（波长395nm）将固化时间缩短至4秒，能耗降低45%。

含氟添加剂：开发硅烷、砂纹剂等含氟添加剂，替代含PFCAs的消泡剂（2023年REACH法规）。

模块化设计：固化炉采用积木式组合，适应不同工件尺寸，热效率保持在93%以上（某农机公司案例）。
