1. 行业特点与设计挑战

炊具制造对喷涂线的要求具有显著的行业特点：食品级涂料必须符合GB 4806.9标准，高温固化工艺（180-220°C）导致能耗占比超过65%，复杂工件结构（如深腔锅）需要解决边缘覆盖问题。某家电企业案例分析显示，传统喷涂线合格率仅为82%，主要问题是涂层厚度不均匀（偏差±8μm）和色差（ΔE≥2）。

2. 核心设计要点

①. 设备选型及布局优化

喷枪系统：采用旋转雾化盘喷枪（转速8000-12000rpm），结合边缘强化技术，使深腔零件的覆盖率提升至95%。某五金制品公司的实践表明，该方案使锅内涂层厚度标准偏差从4.2μm降至1.8μm。

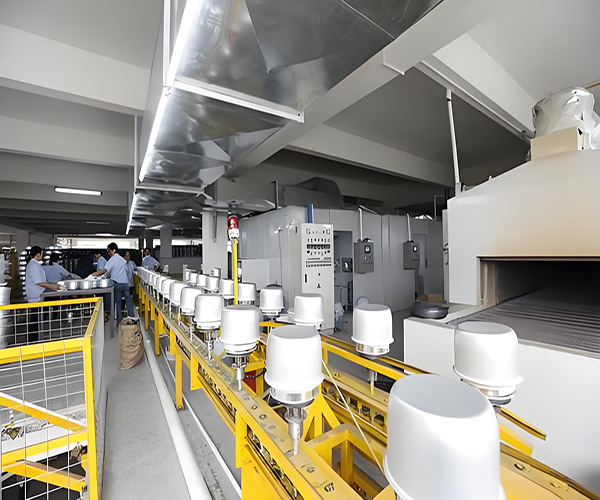

输送系统：积放悬挂链（节距150mm），配备工件自转机构（3-6rpm），确保多面喷涂的均匀性。采用该设计后，广东创智项目的生产节拍提升至2.5件/分钟。

②. 节能工艺集成

余热回收系统：固化炉废气通过板式换热器与新鲜空气预热。某案例中，天然气消耗量降低23%。

变频控制策略：根据实时负荷调节风机功率，将喷漆室内风速波动控制在±0.1米/秒以内，每年节电18.6万度。

③. 智能化改造方案

AI视觉检测：部署3D线激光传感器，实时监测涂层厚度（精度±1μm），缺陷检出率由人工检测的78%提升至99.3%。

自动换色系统：采用中央供粉中心（6色独立管线），换色时间缩短至45秒，粉末浪费率低于0.5%。

3. 典型案例分析

某炊具企业改造项目：

前处理优化：采用超声波脱脂+磷化工艺，工件表面清洁度达到ISO 4级。

固化炉升级改造：三段控温（预热区150℃/主固化区200℃/冷却区80℃），热效率提升至92%。

数据成果：单位能耗由0.35kgce/m²降低至0.22kgce/m²，VOCs排放浓度<30mg/m³。

4. 未来技术趋势

低温固化技术：UV-LED固化设备（波长365nm）固化时间缩短至5秒，能耗降低40%。

数字孪生应用：采用虚拟调试降低现场改造成本，试点项目已将调试周期压缩50%。

粉末循环系统：纳米薄膜回收技术，粉末利用率达99.2%，废粉纯度达到食品级标准。
