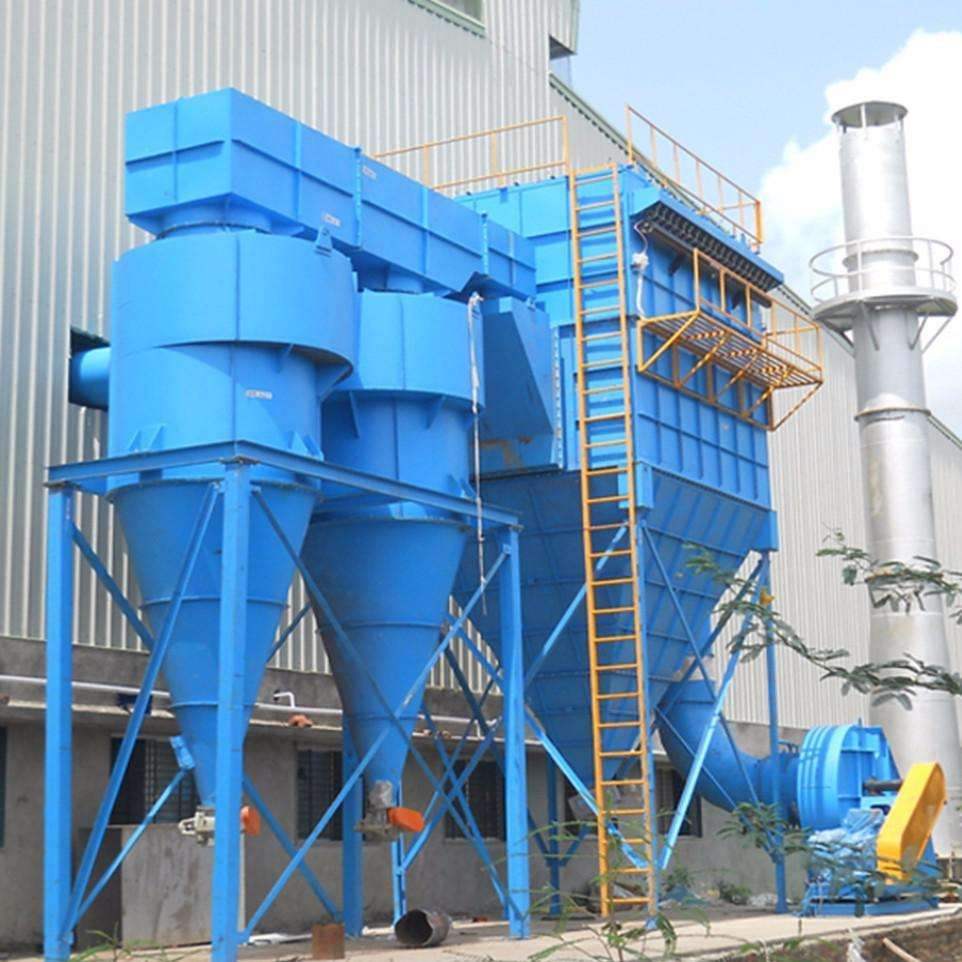

旋风除尘器各部分的尺寸比例有一定的合适范围,几种主要尺寸如下：
(1)筒体直径D旋风除尘器筒体直径愈小,愈能分离细小尘粒:但过小时易引起粉尘的堵塞,所以筒径一般不小于150mm为保证除尘效率不致降低太大,筒径一般不大于1000mm如果处理气量大,则考虑采用并联组合型式的旋风除尘器。
(2)入口尺寸旋风除尘器入口断面多为矩形设宽度为b,高度为h,面积为A,则可用旋风除尘器类型系数K(入面积与筒体直径的平方之比)表示其特性,即
K =A/D²=bh /D²
K值一般范围是0.07~0.30。蜗壳式进口的K值较大,筒体直径D相对较小,处理气体能力较大,入口的高度比h/b一般为1-4,即多为狭长型入口。
(3)排气管直径d排气管直径愈小,除尘效率愈高,压力损失也愈大,一般d=(0.4~0.66)D左右。
(4)筒体高度LL一般对分离效果影响不大,通常取L=(0.8~2)D为宜。
(5)锥体高度H与圆锥角锥体高度H增大,对降低阻力和提高除尘效率皆有利,但要和筒体高度一起综合考虑,当L<1.5D,H=2.5D左右时,可以获得满意的除尘效率;若H继续增高,效率增加就不明显了。常用旋风除尘器锥体高度H=(1~3)D,一般多为2D左右圆锥角增大时,气流旋转半径很快变小,切向速度增加很快,增加圆锥内壁磨损,因此圆锥角不宜过大;而过小时又使除尘器高度增加,所以一般为20~30度为宜。
总体来讲,锥体高度H和筒体高度L要统一考虑,两者总长适当增加对降低压力损失和提高除尘效率皆有利,一般多取L+H=(3-4)D,不超过5D
(6)排气管插入深度排气管插入深度与除尘器结构型式有关,一般型式的排气管插至筒体下端,或插至入口下端。具体排气管插入深度视除尘器型式具体由实验决定。
(7)排尖口直径d1排生口直径d1般为(0.7~1)d左右。d1过小会影响粉尘沉降,再次被上升气流带走,同时易被粉尘堵塞,特别是粘性粉尘,1小应使d1>70mm
以上所介绍的旋风除尘器各部分的尺寸比例,仅是指一般常见的结构型式而言,至于少数特殊结构的旋风除尘器,有的尺寸往往差别很大,要看具体情况而定。
