1.输送系统整体概述

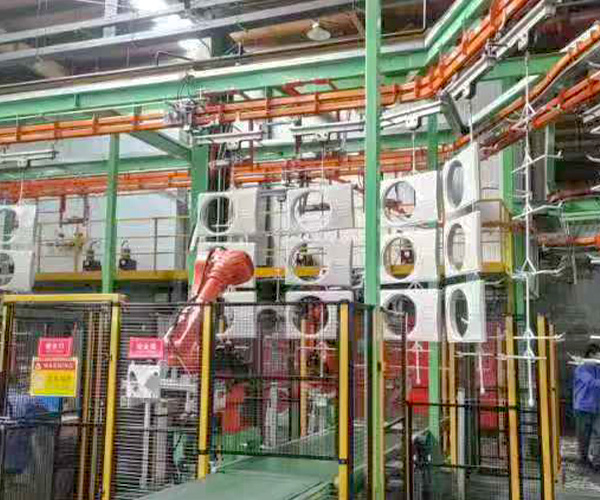

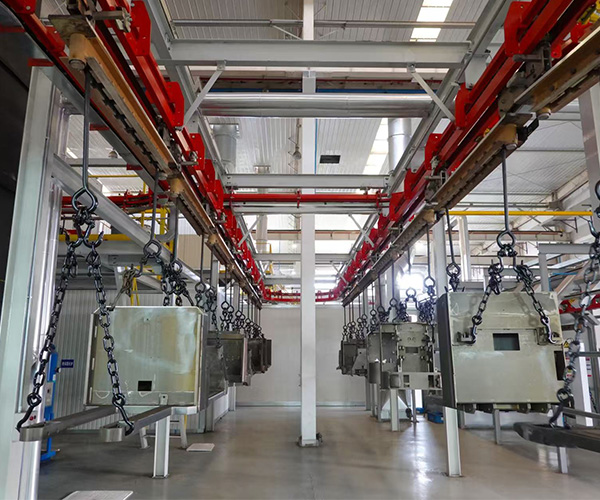

积放涂装线输送系统：人工或机器人将工件吊装到涂装吊具上，由悬挂输送机携带工件完成除油、预热、喷漆、流平、烘干、强冷等工艺过程，最终在下件处通过人工或机器人下件。

设备包括：驱动、张紧、轨道、道岔、链条、停止器、发号器、润滑装置、车组及车组连杆等。

通常涂装工艺设备区域内采用慢链模式，涂装工艺设备以外的区域的物流采用快链积放模式，减少工件在产线上的停留时间。

2.输送系统各单元设备描述

2.1. 牵引轨道采用封闭轨，热轧型钢，。

2.2. 承载轨道采用C型热轧型钢，材质16Mn。

2.3. 悬链线主要技术参数

①　 推头间距 250-300mm（以实际设计为准）

②　 链条节距 以实际设计为准

③　 链条运行速度 慢线根据工艺速度确定    快线12-15米/分钟

④　 链条许用拉力 6kN

⑤　 链条破断拉力 60kN

⑥　 链条重量 3.5-8.5kg/m

⑦　 弯轨轨道标准回转半径 最小为 R600mm，根据实际尺寸加工制作。

⑧　 链条允许工作环境温度 -20℃～+150℃

⑨　 噪声  ≤75dB

采用悬挂十字铰接链(以实际设计为准)。
