喷粉悬挂线

喷粉悬挂线

喷粉悬挂线是一款为金属制品表面处理设计的高端自动化生产线,集成静电喷涂、粉末回收、高温固化功能于一体
描述
工程案例
产品详情
一、产品概述


喷粉悬挂线是一款为金属制品表面处理设计的高端自动化生产线,集成静电喷涂、粉末回收、高温固化功能于一体。设备采用模块化架构,支持按工件尺寸、涂料类型及环保标准定制,适用于汽车零部件、家电、家具、机械制造等多行业,助力企业实现绿色生产与工艺升级。

二、核心功能与设计

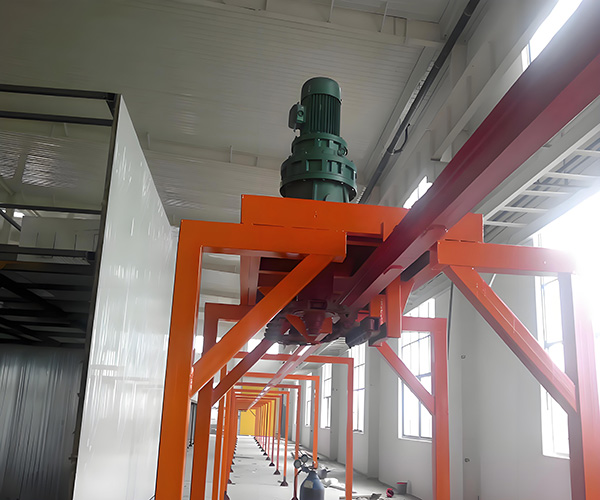

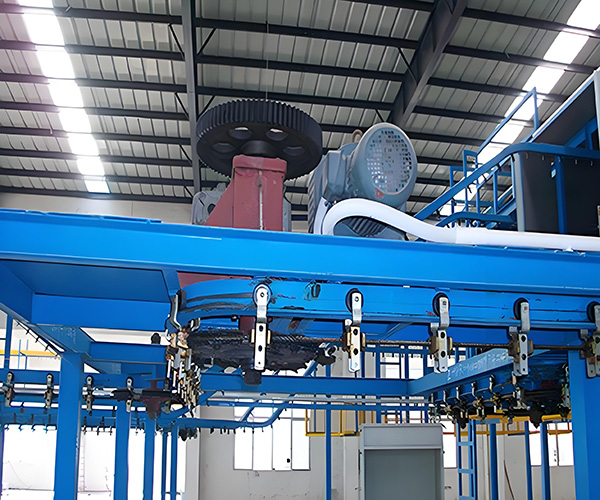

  1. 悬挂输送系统
    • 积放式悬挂链:采用模锻链或加重型标准培林式链条,单点承重达500-600KG,适应不同尺寸工件(如汽车底盘、家电外壳)。
    • 变频调速:输送速度0.4-10米/分钟,支持连续或间歇运行,满足快节奏生产需求。
    • 三维输送:可随意转弯、爬升,适应复杂车间布局,实现物料自动配送与工艺衔接。
  2. 静电喷涂系统
    • 大旋风喷粉房:配套滤芯回收装置,粉末回收率≥95%,支持快速换色(换色时间≤15分钟)。
    • 高压静电喷枪:产生100kV高压,确保粉末均匀吸附,克服深腔部位喷涂难题,涂料利用率≥95%。
    • 供粉装置:支持50英尺长管道输送,精准调控出粉量(30-350g/分钟),适配不同涂层厚度需求。
  3. 高温固化与环保
    • 热风循环固化炉:温度均匀性≤±5℃,支持160-210℃固化需求,适配环氧、聚酯、氟碳等粉末涂料。
    • 废气处理:烘干废气经催化燃烧或UV光解净化,VOCs排放浓度≤50mg/m³,热量回收利用率≥70%。
    • 粉尘控制:喷粉室呈负压状态,配套旋风除尘器,颗粒物排放浓度≤120mg/m³。
  4. 前处理与自动化控制
    • 前处理设备:支持喷淋式(预脱脂、脱脂、磷化)或抛丸式,适应钢件除油、除锈需求。
    • PLC集中控制:实现物料自动输送、喷涂参数监控(温度、风速、粉末浓度)及工艺数据追溯。

三、定制化服务亮点

  • 工件适配:根据工件尺寸、材质定制悬挂链长度、喷粉房尺寸及喷枪数量,支持非标工件(如异形构件)处理。
  • 工艺优化:针对涂料类型调整固化温度与时间,支持水性漆厚膜喷涂(单次成膜50-80μm)。
  • 环保升级:集成更高效率粉末回收系统(回收率≥98%)或VOCs催化燃烧装置,满足地方超低排放标准。
  • 场地适配:根据车间布局设计直线式、桥式或U型生产线,支持地面或高架部署,减少空间占用。
4 (3).jpg

四、应用场景

  • 汽车制造:车身、底盘、零部件喷涂,满足耐腐蚀与外观要求,适配新能源电池箱体防爆喷粉。
  • 家电行业:空调外壳、洗衣机内胆等产品的均匀喷涂与快速固化,提升生产效率30-40%。
  • 家具与机械:金属家具、工程机械构件的环保涂装,减少VOCs排放,改善作业环境。
  • 新能源领域:锂电池箱体、光伏支架的防爆喷粉与高效回收,支持厚膜喷涂工艺。

五、产品优势

  • 环保合规:通过环评验收,粉末回收率≥95%,VOCs排放浓度≤50mg/m³,满足GB16297、DB44/816等标准。
  • 高效节能:自动化生产效率提升30-40%,热能回收节能30%,涂料利用率≥95%,降低耗材成本。
  • 安全可靠:防爆电气(Ex de IIC T6)、紧急停机装置,通过CE/ATEX认证,操作人员配备防护服与防尘面罩。
  • 智能管理:远程监控喷涂参数(温度、风速、粉末浓度),支持工艺数据存储与分析,自动生成维护报告。

六、服务流程

  1. 需求调研:现场勘测工件尺寸、年产量及环保要求,输出空间适配与工艺优化方案。
  2. 方案设计:CFD仿真模拟气流与粉末轨迹,提供3D设备布局图、管道走向图及报价清单。
  3. 生产交付:严格遵循ISO 9001品控体系,关键模块(如喷枪、固化炉)100%检测,预装智能控制系统。
  4. 安装调试:专业团队部署悬挂链、调试喷涂与回收系统,培训操作、维护及安全规范。
  5. 售后保障:全国24小时响应,提供技术升级与滤材更换服务。

七、案例展示

  • 案例1:为某汽车零部件企业定制喷粉悬挂线,年塑粉使用量300吨,涂料利用率99%,VOCs排放浓度≤30mg/m³。
  • 案例2:为某家电企业部署全自动喷粉线,喷涂效率提升40%,烘烤时间缩短20%,节能35%。
