旋风除尘器结构尺寸
在旋风除尘器结构尺寸中，主要影响因素有旋风除尘器的直径、高度、气体进口和排气 管形状与大小，
（1）旋风除尘器的直径（外筒直径）
旋风除尘器的直径越小，旋转半径越小，气流运动给予粉尘粒子的离心力越大，旋风除尘器的除尘效率也就越高，相应的流体阻力也越大。但过小的筒体直径，由于旋风除尘器器 壁与排气管太近，较大直径颗粒有可能反弹至中心气流而被带走，使除尘效率降低。另外， 筒体太小容易引起堵塞，尤其是对于黏性物料。因此，一般筒体直径不宜小于150mm, 工程上常用的旋风除尘器的直径（多管式旋风除尘器除外）是在200mm以上。同时，为保证除尘效率不致降低太大,筒径一般不大于lEOmm。如果处理气量大，则考虑采用并联组合 形式的旋风除尘器。
（2）旋风除尘器高度H
一般来说.外形细K的旋风除尘器比短粗的旋风除尘器的除尘效率高。旋风除尘器的高 度H增加不仅可以使进入筒体的粉尘粒子停留时间增长，有利于分离，而H能使尚未到 认排气管的颗粒有更弟的机会从旋流核心中分离出来，减少二次夹带，以提高除尘效率。足够长的旋风除尘器•还可以避免旋转气流对灰斗顶部的磨损。但是过长的旋风除坐器会占据 较大的空闻.增加流体的流动阻也因此，对于筒体高度的取值，-般认为性能较好的旋风除尘器直筒部分的高度为其直径的1~2倍。
-
旋风除尘器的圆锥体可以在较短的轴向距离内将外旋流转变为内旋流，并将已分离出来的粉尘微粒集中于旋风除尘器中心，便丁粉尘排入灰斗。旋风除尘器的圆锥高度与锥体底角 和锥体下端排灰口直径有关。当锥体高度一定，而锥体角度较大时，由于气流旋流半径很快 变小，很容易造成核心气流与器壁撞击，使沿锥壁旋转而F的尘粒被内质流所带走，影响除 尘效率。所以，锥体底角不宜过大，逋常锥体部分的高度为直径的1~3倍，锥体底角为25°~40°。
⑶旋风除尘器的进口
旋风除尘器进口形式主要有4种：螺旋面进口、渐开线进口、切向进口及轴向进口，如 图
切向进口，为*普通的一种进口形式其气流外缘与除华器筒体相切。这种进口形式制造简单，外形尺寸紧凑，用得比较多。
螺旋而进口；外壳类似三角形・下部与筒休相切，上部为螺旋线，气流通过螺旋面进入旋风除尘器后，向下作螺旋运动采用这种进口形式有利于弋流向下作倾斜的螺旋运动同时也可以避免相邻两螺旋圈的气流互相下扰，
渐开线（蜗壳形）进口：其外缘壳体为晰开线或对数螺线形，可以减少进口气流对筒体内气流的撞击和干扰。由于从蜗壳形进口进入筒体的气流宽度逐渐变窄，使粉尘粒于向壁面 移动的距离减小.而目加大了进口气体和排气管的距离，减少了气流的短路机会因而提高 了除尘效率与其他他进口形式相比，蜗壳形进门处理*大，压力损失小，是比较理想的一种 进口形式。
轴向进口：气流从轴向进入，在螺旋叶的作用下，旋转进入筒体。该进口形式可以*大限度地避免进人气体与旋转气流之间的干扰，以提高效率。但因气体均匀分布于进H截面， 使靠近中心处分离效果较差“
不同的进口形式有着不同的性能、特点和用途。轴向进口常用于小型旋风除尘器，如多管式旋风除尘器。就性能而言，试验表明.以蜗壳形结构的人口性能较好，蜗壳与筒体相切 面角度以气流旋转18。°后筒体外缘相切为宜。
进口管可以制成矩形和圆彬两种形式。但由于圆形进口管与旋风除尘器筒壁只有一点相 切，而矩形进口管其整个高度均与筒壁相切，故一般多采用矩形进口管，
矩形宽度&和高度a的比例也很重要.一般认为.宽度与高度的比值越小，进口气流在 径向分布越薄，越有利于粉尘在圆筒内分离和沉降，除尘效率就越高。但过长而窄的进口也 是不利的*因为进口太长，为了要保持一定的气体旋转圈数N,必须加长筒体，否则除尘 效率仍不能提高。因此，一般矩形进口管高与宽之比为2〜3； 8= (0.2〜0.25)D0：a (0. 4 — 0. 75)D0。
(4)排气管

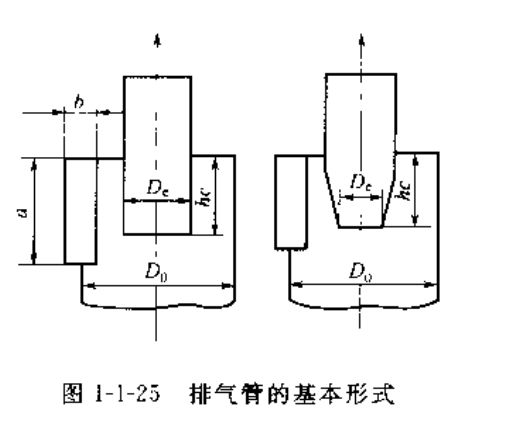

常见的排气管有两种形式（见图1 -1-25).在相同的排气管直径下，下端采用收缩形式,既不影响旋风除尘器的除尘效率，又可以降低阻力损 失。所以，在设计分离较细粉尘的旋风除尘器时，可考 虑设计成这种形式的排气管。
在一定范围内，排气管直径越小，旋风除尘器的除尘效率越高，压力损失也越大。反之，除尘器的效率越 低，压力损失也越小。所0在旋风除尘器设计时，排气 管直径不能取得过小，一般排气管的直径约为旋风除尘 器筒体直径的0. 3-0.5倍。
由于旋流是在排气管与器壁之间运动。因此，排气 管的插入深度直接影响旋风除尘器的性能。插人深度过 大，缩短了排气管与锥体底部的距离，减少K气体的旋转圈数N,同时也增第r二次夹带 机会和压力损失。但插入深度过小，或甚至在插入筒体，会造成正常旋流核心的弯曲，甚至 破坏，使其处于不稳定状态。同时也容易造成气流短路而降低除尘效率。因此，插入深度要 适咨，一般旋风除尘器排气管下端与进气管的下缘平齐或稍低。
(5)卸灰装置
卸灰装置兼有卸灰和密封两种功能，是影响除尘器的关键部件之一。假如卸灰装置有漏 风现象，不但影响除尘器的正常排灰，而且严重影响除尘器的除尘效率。因此，理想的卸灰 装置应该具有结构简单、动作灵活、排灰及时和严密不漏风等特点。如图1-1-26和图1-1-27 所示为两种常见的卸灰装置。有资料指出.不管哪一种卸灰装置.如果漏风量占到总风量的 1%,则除尘效率降低5%;漏风量占到总风量的5%,则除尘效率降低15%；漏风量占到总风量的15%,除尘效率降低会降低到很低的数值。
